Zahvaljujući svom dizajnu za hlađenje vodom,-rasuti materijali na visokim temperaturama koji prolaze kroz rashladni transporter mogu se transportovati horizontalno ili pod nagnutim uglom, istovremeno postižući efekat hlađenja. Zbog toga se široko koristi u transportu sinter rude i preradi šljake.
Princip rada
Rashladni transporter je nova vrsta rashladne i transportne opreme koja se koristi za{0}}prenošenje materijala na visokim temperaturama. Unutarnji pužni transporter{2}}hlađen vodom uključuje jedinicu za dovod, jedinicu za pražnjenje, cilindar, jedinicu za hlađenje, jedinicu za pogon i jedinicu za podršku. Jedinica za hranjenje i jedinica za pražnjenje su respektivno raspoređeni na oba kraja cilindra, a pogonska jedinica čini da cilindar okružuje svoju središnju os simetrije da se okreće, a potporna jedinica podržava cilindar. Cilindar uključuje vanjski i unutrašnji cilindar. Na periferiji vanjskog cilindra u blizini jedinice za hranjenje postavljena je jakna fiksne dužine. Uvodna cijev za vodu u središnjem dijelu jedinice za dovod, šuplja spiralna lopatica raspoređena u unutrašnjem cilindru i povezana s ulaznom cijevi za vodu, cijev za izlaz vode koja je raspoređena u središnjem dijelu jedinice za hranjenje i komunicira sa šupljom spiralnom lopaticom, i izlazna cijev za vodu raspoređena u fiksnoj. šuplja pregrada ili šuplja spiralna lopatica je povezana sa rashladnom vodom, tako da se materijal može hladiti tokom procesa transporta i postići efekat hlađenja.
Karakteristike
1. Istovremeni transport i hlađenje
2. Može transportovati razne materijale
3. Dobar efekat hlađenja
4. Veliki kapacitet transporta
5. Dobro brtvljenje se može prenijeti cijevi ili vijkom u obliku slova U-.
Tehnički parametri
| model | Prečnik heliksa | pitch | Maksimalna brzina | Maksimalni kapacitet transporta m³/h | ||
| Faktor punjenja | ||||||
| φ=0.45 | φ=0.33 | φ=0.15 | ||||
| LS100 | 100 | 100 | 140 | 3 | 2.2 | 1 |
| LS125 | 125 | 125 | 125 | 5.2 | 3.8 | 1.7 |
| LS160 | 160 | 160 | 112 | 9.7 | 7.1 | 3.2 |
| LS200 | 200 | 200 | 100 | 16.9 | 12.4 | 5.6 |
| LS250 | 250 | 250 | 90 | 29.7 | 21.8 | 9.9 |
| LS315 | 315 | 315 | 80 | 52.9 | 38.8 | 17.6 |
| LS400 | 400 | 355 | 71 | 85.3 | 62.5 | 28.2 |
| LS500 | 500 | 400 | 63 | 133.2 | 97.7 | 44.4 |
| LS630 | 630 | 450 | 50 | 188.9 | 138.5 | 63 |
| LS800 | 800 | 500 | 40 | 270.7 | 198.5 | 90.2 |
| LS1000 | 1000 | 560 | 32 | 379 | 277.9 | 126.3 |
| LS1250 | 1250 | 630 | 25 | 520.5 | 381.7 | 173.5 |
Aplikacija
Pužni transporteri za hlađenje se široko koriste u industrijskim procesima gdje se materijali na visokim{0}}materijalima moraju ohladiti na temperaturu blizu-sobne ili ambalažne temperature: hlađenje svježe pečenih kolačića, hrane za kućne ljubimce, hrane za pelete, žitarica, slatkiša, začina, itd.; Rashladne plastične pelete (kao što su PE, PP, PET), đubriva, smole, itd; Hlađenje cementnog klinkera, šljake, itd; Pepeo od spaljivanja za hlađenje; Osušene tablete za hlađenje, API itd.

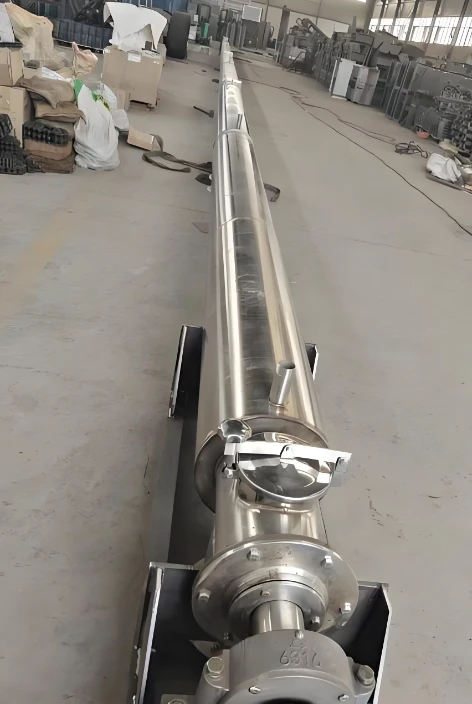

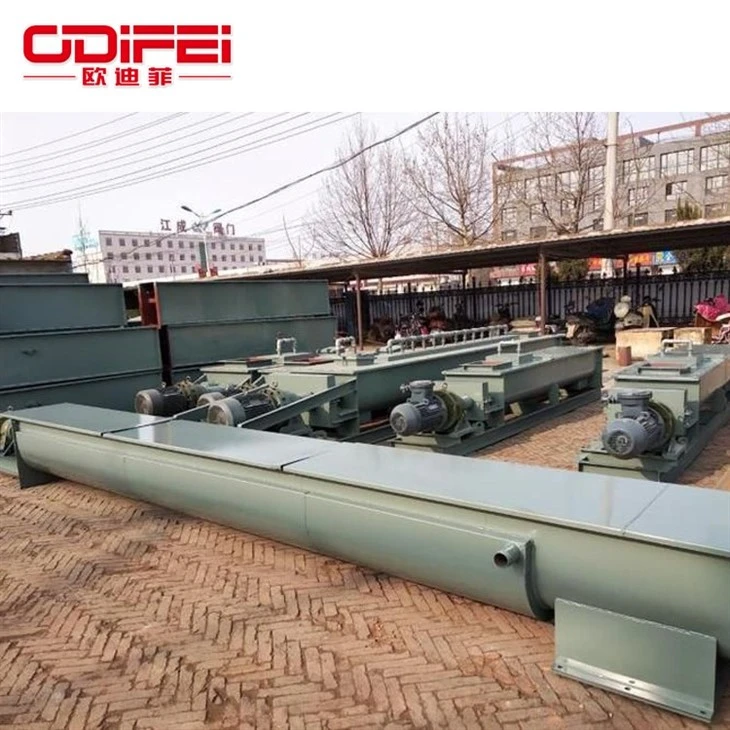

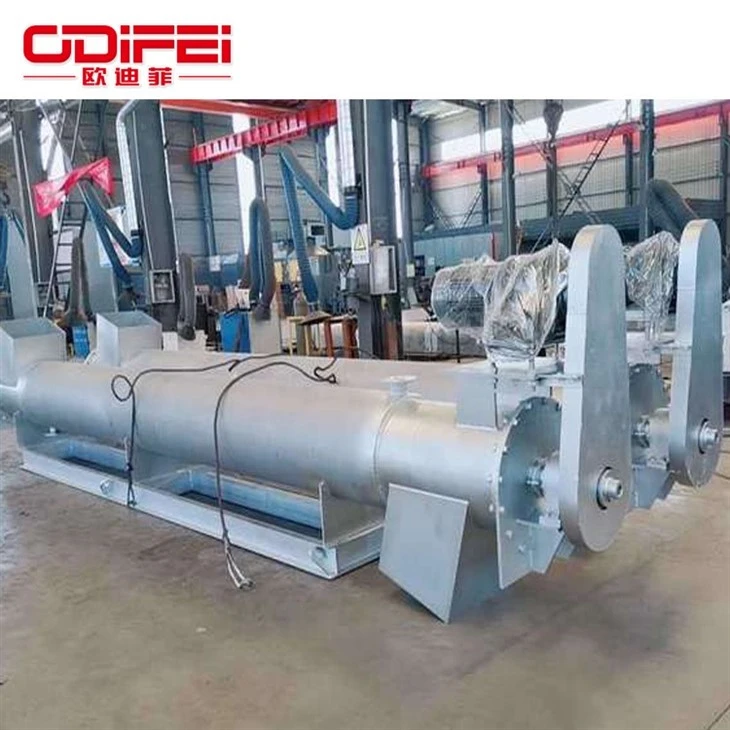

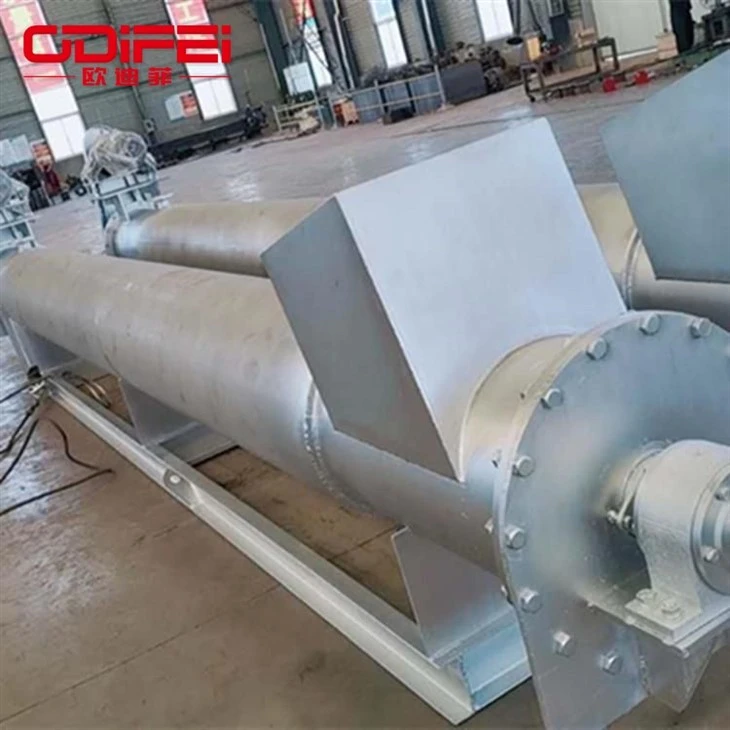

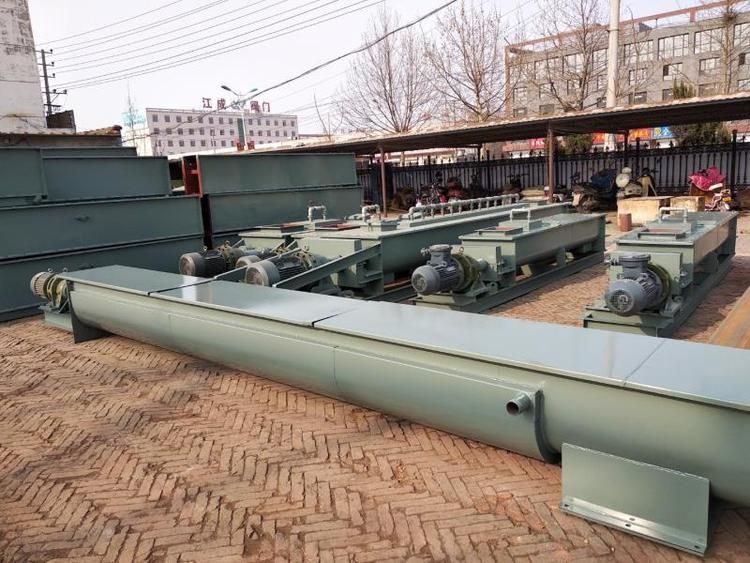

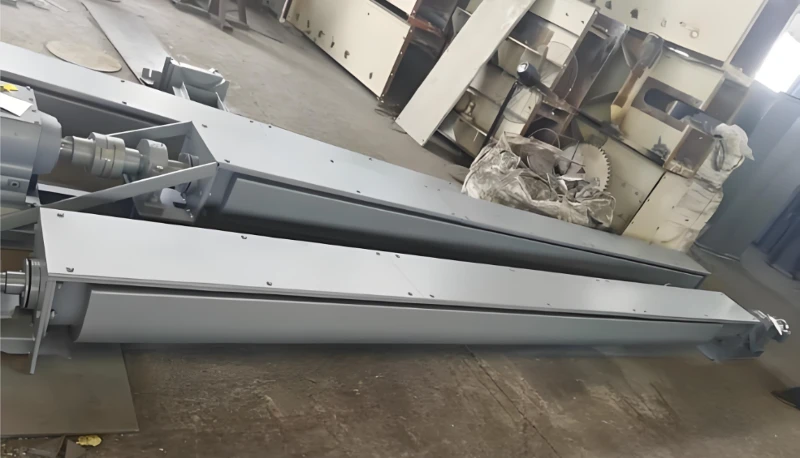

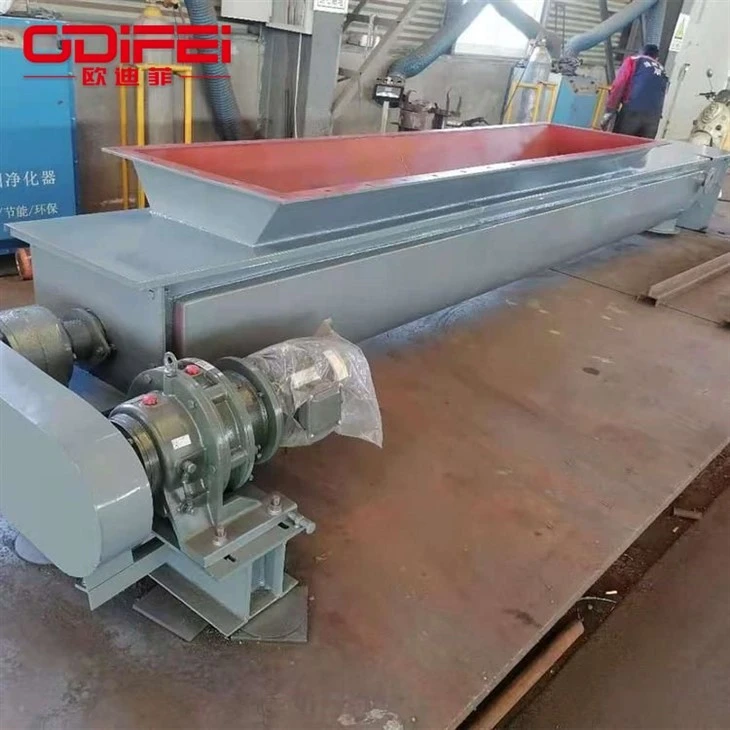

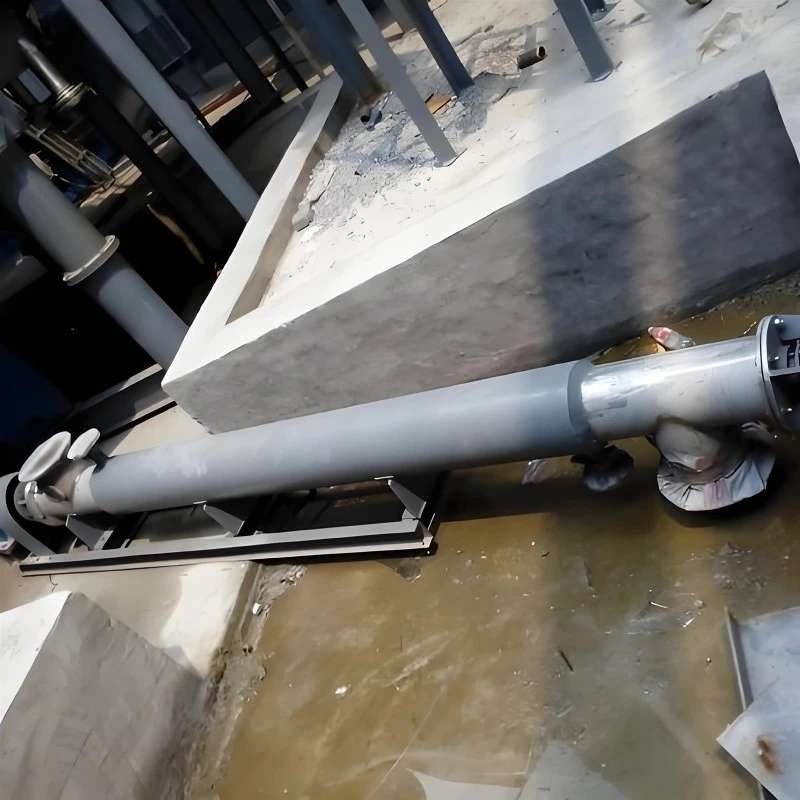

prikaz detalja
Kako upravljati rashladnim pužnim transporterom
1. Kada se osovina zavrtnja rotira, zbog gravitacije materijala i sile trenja koju stvara zid rezervoara, materijal se može kretati samo naprijed duž dna utora transportera pod pritiskom oštrice, a čini se da se ne može rotirati. Matica se pomiče u translaciji duž rotacionog vijka.
2. Kretanje materijala u srednjem ležaju zavisi od potiska materijala koji napreduje iza njih. Stoga je transport materijala u transporteru samo klizni pokret.
3. Da bi se osovina vijka postavila u povoljnije stanje zatezanja, pogonski uređaj i otvor za pražnjenje obično se postavljaju na isti kraj transportne trake, a dovodni otvor je postavljen što bliže repu drugog kraja.
4. Tip površine oštrice uključuje tip čvrste površine, tip površine trake, tip površine oštrice i druge tipove prema različitim transportnim materijalima. Vijčano vratilo rashladnog transportera ima potisni ležaj na kraju smjera kretanja materijala koji daje aksijalnu reakcijsku silu puža s materijalom. Kada je dužina mašine duga, treba dodati srednji viseći ležaj.
5. Materijal će izazvati trenje na bočnom zidu pužnog transportera, tako da je vrlo važno odabrati veličinu reduktora i motora za pogon fleksibilnog pužnog transportera. Što se tiče načina hranjenja mašine, materijal se prvo mora ubaciti u Jiaolong iz priključka za hranjenje. Mnogi proizvođači koriste ovu metodu za realizaciju posla hranjenja.
Uobičajeni problemi i rješenja
1. Loše performanse hlađenja:
Uzroci: Temperatura rashladne vode je previsoka ili je protok nedovoljan; brzina transporta materijala je previsoka (kratko vrijeme zadržavanja); kamenac unutrašnje opreme otežava prijenos topline.
Rješenje: Provjerite sistem vode za hlađenje; prilagoditi brzinu transporta (motor promjenjive frekvencije); redovno čistite opremu.
2. Kondenzacija/vlaga unutar opreme:
Uzrok: Ako je temperatura materijala ispod rosišta okoline, može se stvoriti kondenzacija na unutrašnjoj stijenci korita, uzrokujući da se materijal navlaži i slijepi.
Rješenje: Izolirajte korito transportera kako biste spriječili prodor vrućeg zraka ili izlaganje hladnih unutrašnjih površina.
3. Materijal koji se lijepi za noževe ili korito:
Uzrok: Materijal je ljepljiv ili se vlaga kondenzira tokom procesa hlađenja.
Rješenje: Koristite oštrice sa materijalima protiv -prijanjanja (kao što je teflonski premaz); ugraditi strugače ili uređaje za čišćenje; i optimizirati proces hlađenja.
