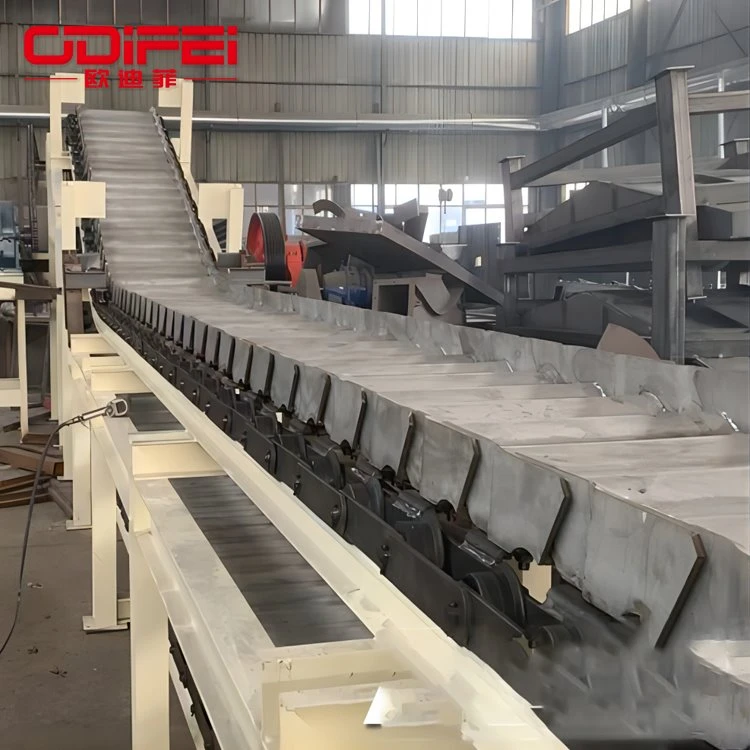

Mašina za penjanje sa lančanim pločama



Mašina za penjanje sa lančanim pločama sastoji se od pogonskog uređaja (motora), pogonskog vratila, valjka, uređaja za zatezanje, lančanika, lanca, ležaja, maziva, ploče za lanac, itd. Dva glavna dijela koja pokreću transport materijala su: lanac, koji koristi svoje ciklično povratno kretanje kako bi osigurao vučnu snagu; i metalnu ploču, koja služi kao nosač tokom procesa transporta. Princip je uglavnom da se koristi niz lanaca pričvršćenih na vučni lanac kako bi se osigurala vuča, a metalna ploča se koristi kao nosač za transport materijala u horizontalnom ili nagnutom smjeru. Lančani transporteri se široko koriste u svim sferama života, kao što su elektroenergetika, metalurgija, vinarstvo, hemijska industrija, medicinski tretman, proizvodnja mašina i druga široka polja. Kako bismo zadovoljili različite potrebe proizvodnog mjesta, možemo posebno dizajnirati transportne mašine u liniji za automatizaciju kako bismo postigli zahtjeve i svrhe.







• Može transportovati teže, veću veličinu čestica i više abrazivnih materijala,
• Može transportovati objekte visoke temperature od 600~700 stepeni.
• Može se transportovati uzbrdo, a prema kutu nagiba može se odabrati lančana ploča ili lančana kašika.
• Prema upotrebi, ploča za lanac može odabrati ploču za probijanje, mrežasti remen, lančanu kantu, konvencionalnu ploču za lanac itd.





Model	BL500		BL650		BL800		BL1000		BL1200
širina ploče lanca (mm)	500		650		800		1000		1200
Dužina svakog lanca (mm)	250		250		320		320		400
Visina bočne strane utora (m/min)	120	180	120	180	160	240	160	240	200	330
Kapacitet transporta (m³/h)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Maksimalna veličina materijala (mm)	200	200	200	260	280	340	280	340	380	460
Podešavanje zadnjeg točka (mm)	320		320		360		360		450



Pitanja kojima je potrebna pažnja:

1. Ova oprema se uglavnom koristi za transport materijala sa jakim habanjem i visokim temperaturama.

2. Pogonska jedinica se može mijenjati na glavi, lijevo i desno od mašine s lančanom kašikom.

3. Brzina transporta treba da bude 8 ~ 10 m/min, preniska će uticati na kapacitet transporta, previsoka će stvoriti mnogo buke i trošenje će se povećati.









Mašina za penjanje sa lančanom pločom sastoji se od uređaja za glavni kotač, uređaja za lanac s skalom, uređaja za zatezanje repnog točka, uređaja za zaštitu vodiča materijala, okvira i pogonskog uređaja.

1. Pogonski uređaj: Budući da brzina mašine za penjanje sa lančanim pločama uglavnom nije veća od 0,5 m/s, pogonski uređaj mašine za penjanje sa lančanim pločama uglavnom usvaja strukturu prenosa kao što su motor i reduktor, tako da se može direktno povezati sa spojnicom poprečnog klizača i mašinom za penjanje sa lančanim pločama. Priključak osovine glavnog točka pojednostavljuje strukturu uređaja glavnog točka, olakšava proizvodnju, ugradnju i podešavanje, a trošak je takođe nizak, a radi se o jednom pogonskom uređaju sa jednom brzinom.

2. Uređaj za zatezanje repnog točka: Uređaj ima uređaj za zatezanje vijaka, koji se sastoji od osovine repnog točka, dva repna zupčanika, para vijaka za zatezanje i drugih dodataka. Zatezni lančanik (uključujući glavčinu) je podržan na osovini lančanika dvostrukim kotrljajućim ležajevima, koji mogu smanjiti koeficijent otpora kada vučni lanac ide oko lančanika. Položaj zubaca lančanika i spojeva vučnog lanca može se automatski podesiti kada se zubi lančanika podese kako bi se osiguralo ispravno spajanje zuba lančanika i vučnog lanca. performanse.

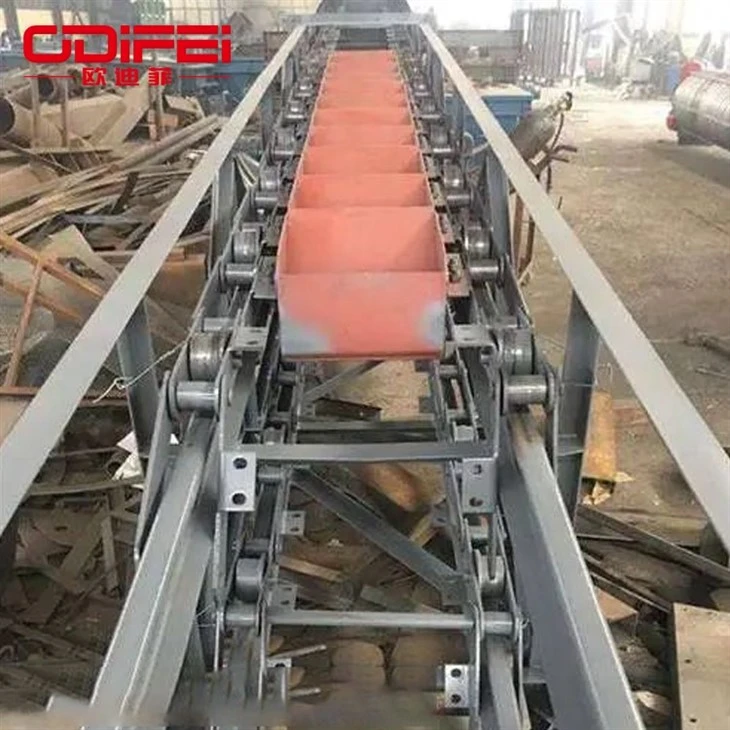

3. Uređaj za pločasti lanac: Lanac koji se koristi u BL lančanoj mašini za penjanje je komadni lanac i lanac za štancanje sa valjcima postavljenim na krajevima osovine. Valjci su postavljeni sa vanjske strane vanjskih dijelova lanca. Valjci samo podnose opterećenje na donjoj ploči, a njihove strukturne dimenzije su shodno tome manje. , pa je koeficijent otpora manji, smanjujući pogonsko i vučno opterećenje. Nakon kaljenja i termičke obrade, lanac ima veliku nosivost i jaku vlačnu čvrstoću; spojna čaura lančane ploče izrađena je od legiranog čelika, karburizirana, kaljena, brušena i ima visoku otpornost na habanje; Spremnik za ploču sa skalom: rezervoar za ploču sa skalom je nosivost mašine za penjanje sa lančanim pločama. Komponente su žigosane i oblikovane debelim čeličnim pločama, visoke preciznosti oblika i dimenzija, malih kumulativnih grešaka, a vaga neće odstupati pri hodu.

4. Stalak: Stalak usvaja standardiziranu proizvodnju, koja ne samo da standardizira proizvodni proces, već i izbjegava greške uzrokovane ručnim greškama, poboljšava stopu kvaliteta proizvoda, štedi troškove i poboljšava ekonomske koristi.





Ova mašina se može postaviti horizontalno i vertikalno nagnuto (ugao nagiba manji od ili jednak 60 stepeni), pogodan za transport raznih praškastih i rasutih materijala, kao što su cementni klinker, istovarni koks, željezna šljaka, ruda, krečnjak i drugi rasuti materijali na visokim temperaturama manji od ili jednaki 100. Otpornost na visoke temperature, otpornost na habanje, može transportovati rasute materijale i druge karakteristike su bolje od ostalih transportera. Dužina transporta jedne mašine može doseći više od 150 metara, a jedinična težina materijala za transport na velike udaljenosti može doseći 2000 kg/m³. Uglavnom se koristi u metalurgiji, čeliku, koksovanju, građevinskim materijalima, hemijskoj i drugim industrijama.





Kao što su: kotlovski pepeo, cementni klinker, šljaka, koks, lomljeni kamen, itd., posebno neki materijali sa visokom temperaturom, velikim rasutima, velikim blokom, oštrim oštrim uglom i jakim mlevenjem.







1. Mašina za penjanje dubokih lančanih ploča uzima u obzir sopstvene uslove proizvodnje. Primjena lamelastih transportera u različitim industrijama je različita. Za velike elektromehaničke industrije kao što su automobili i kućni aparati, trebalo bi odabrati teške-mašine za penjanje sa lančanim pločama, a industrije kao što su hrana i elektronika trebale bi odabrati lake lančane transportere.

2. Mašina za penjanje dubokih lančanih ploča određuje zahtjeve za transportnim materijalom. Lančana ploča mašine za penjanje sa lančanim pločama izrađena je od polipropilena, polietilena, acetala, najlona, ​​nerđajućeg čelika, itd.; Okvir mašine za penjanje sa lančanim pločama se sastoji od nehrđajućeg čelika, legure aluminija visoke{3}}vrste, savijanja ploča od ugljičnog čelika, kanala od ugljičnog čelika, itd., u skladu sa Odaberite odgovarajući materijal lima za karakteristike materijala koji transportirate.

3. Mašina za penjanje dubokih lančanih ploča određuje smjer transporta. Prema različitim pravcima transporta, mašina za penjanje sa lančanim pločama je podeljena na linearnu transportnu liniju sa fosfornom pločom, traku za penjanje sa fosfornim pločama, okretnu mašinu za penjanje sa lančanim pločama, vertikalni transporter sa fosfornom pločom, zakrivljeni transporter sa fosfornom pločom, transporter sa zakrivljenim fosfornim pločama, transporter sa zakrivljenim fosfornim pločama, transporter za akumulaciju fosfora, itd. smjer transporta prema karakteristikama prostora lokacije.

4. Odredite osnovne parametre . Širina, visina, razmak, dužina, brzina transporta i nosivost transportera mogu se podesiti prema potrebama proizvođača.



Vrste keceljskih transportera:

Teška pregača transportera:pogodan za transport blok materijala na kratke udaljenosti sa veličinom čestica ispod 1000 mm.

Transporter sa srednjim pregačama:pogodan za transport na kratke{0}}udaljenosti blok materijala sa veličinom čestica za hranjenje manjom od 400 mm, transport materijala sa labavom gustinom manjom od 2400 kg/m³, težinom bloka manjom od 500 kg i temperaturom manjom od 400 stepeni.

Lagani transporter:pogodan za transport na kratke{0}}udaljenosti blok materijala sa veličinom čestica za hranjenje manjom od 160 mm, transport materijala sa labavom gustinom manjom od 1200 kg/m³, težinom bloka manjom od 140 kg i temperaturom manjom od 350 stepeni.









(1) Uobičajena širina transportera vage: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Među njima, b=800mm, 1000 mm i 1500 mm se široko koriste;

(2) Težina jednog transportiranog predmeta: uglavnom 75 kg, * do 120-150 kg;

(3) Dužina transportne trake: općenito 60-120m, * do 200m;

(4) Conveyor Express serija: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Visina podizanja transportera: h=2.2-4.5m, * do 10m;

(6) Za različite materijale, dozvoljeni ugao nagiba transportera je 25 stepeni;

(7) Kada je transporter instaliran na terenu radionice ili otvorenom tlu, visina razmaka od vrha tetive povratne strane skale ploče do tla ne smije biti manja od 200 mm; Kada se ugrađuje u jamu, visina slobodnog prostora ne smije biti manja od 300 mm. Pod određenim okolnostima i ograničenim određenim vanjskim uvjetima, visina slobodnog prostora može se odrediti prema potrebi.













1. Redovno provjeravajte da li je lanac prijenosa mašine za penjanje s lančanim pločama istrošen ili ne. Ako postoji bilo kakva abnormalnost, zamijenite je na vrijeme.

2. Provjerite da li su vijci karika ploča za lanac mašine za penjanje s lančanim pločama zategnuti. Ako su labave, treba ih na vrijeme zategnuti.

3. Provjerite napetost lanca prijenosa mašine za penjanje s lančanim pločama. Previše labav i previše zategnut će lako dovesti do habanja ležaja.

4. Redovno provjeravajte da li je potrebno dodati ulje za podmazivanje reduktora lančanog transportera.

5. U mašini za penjanje s lančanim pločama ne smije biti stranih materija, koje mogu lako uzrokovati zaglavljivanje lanca itd., i treba ih očistiti na vrijeme.

6. Zabranjeno je često pokretanje, pokretanje preopterećenja i puno{1}}učitavanje.





Lokacija mjesta podmazivanja	Naziv maziva	Ciklus podmazivanja
Ležajevi glave i repa vratila	ZG-3 mast na bazi kalcijuma	jednom mjesečno
Vijčana vodilica zatezača	Mast za vijke ZG-3 na bazi kalcijuma	jednom mjesečno
Lanac sa valjcima za rukave	ZG-3 mast na bazi kalcijuma	jednom svakih 10 dana
elektromotor	Održavanje prema uputama proizvođača
Valjci za vuču lanca	ZG-3 mast na bazi kalcijuma	jednom svakih 15 dana





Mogući kvarovi	Glavni razlog	Metoda eliminacije
Opterećenje motora je preveliko	Veliki blok zaglavio, spojnica nije koncentrična	Smanjite količinu hranjenja, očistite velike komade, podesite koaksijalnost
Devijacija lanca transportera	Zupčanici glave i repa nisu paralelni	Podesite zavrtanj repnog uređaja
Otkazivanje mreže zupčanika	habanje zupčanika	Zamijenite pogonski zupčanik
Temperatura ležaja je previsoka	Nedostatak ulja za podmazivanje, prljavština u ulju, nepravilno podešavanje, zategnutost ležajeva itd.	1. Napunite gorivo i očistite ležaj 2. Podešavanje ili popravka





Pre{0}}Usluga prije prodaje:

• Vodite kupce da odaberu odgovarajući model opreme.
• Pošaljite inženjersko i tehničko osoblje na proizvodnu lokaciju na vrijeme kako bi planirali lokaciju za kupce, dizajnirali razumne procese i rješenja.
• Možemo dizajnirati i proizvoditi proizvode prema posebnim potrebama kupaca kako bismo zadovoljili različite potrebe investitora



Usluga na rasprodaji:

• Stroga kontrola proizvoda prije izlaska iz tvornice
• Isporuka prema ugovoru



Nakon{0}}usluga nakon prodaje:

• Glavni garantni rok na opremu koju prodaje naša kompanija je godinu dana (osim kvara ili oštećenja uzrokovanih ljudskim faktorima, faktorima goriva ili neodoljivim prirodnim pojavama, a ranjivi dijelovi nisu pokriveni garancijom: brizgaljke za gorivo, glave pumpe, fotoosjetljive oči itd.).
• Ako je kvar opreme uzrokovan ljudskim faktorima, trošak će biti naplaćen prema tvorničkoj cijeni.
• Nakon što primite obavještenje o garanciji, odgovorite u roku od 2 sata. 24 sati na tehničke upute za rješavanje problema.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se već 17 godina fokusira na transportnu opremu. Njegova glavna djelatnost je: spiralni vibracioni vertikalni elevator, dodavač lamela, mašina za penjanje sa lančanim pločama, transporter za letvice, mašina za penjanje sa lančanim pločama, mašina za penjanje sa velikim uglom, pužni transporter, transporter sa lančanim kašikama, TD trakasti transporter sa kašikom, lančani elevator sa kašikom, NE NSE lopato elevator i drugi kompletni asortiman kašikastih elevatora. TD75 mašina za penjanje sa lančanim pločama (ili mašina za penjanje sa lančanim pločama), mobilni transporter, mašina za penjanje sa lančanim pločama sa rebrima velikog nagiba; pužni transporter, pužni transporter bez osovine; laka, srednja i teška mašina za penjanje sa lančanim pločama; mašina za transporter sa lančanom kašikom, SCD transporter klinkera; horizontalni dvoosovinski mikser; lagani, srednji i teški ulagač ploča; GZG motor vibracija; trommel ekran, trommel ekran bez osovine;

2010. godine, tim za istraživanje i razvoj naše kompanije ušao je u industriju recikliranja resursa i sukcesivno je razvio ljuskaste transportere za tretman domaćeg otpada, sita za prosijavanje i sortiranje kućnog otpada bez osovine, dodavače lamela za građevinski otpad i transportere za otpatke u električnim pećima, koji ne samo da stvaraju. industrijski lanac.

Zhengzhou Odifei Machinery Equipment Co., Ltd. kontinuirano provodi tehnološke inovacije u duhu izvrsnosti, te je razvio nekoliko praktičnih novih proizvoda. Proizvod je naprednog dizajna, finog u proizvodnji, pouzdanog u performansama, međunarodnog je naprednog nivoa, dobro se prodaje u zemlji i inostranstvu i ima za cilj da bude lider u industriji!





P: Da li ste fabrika ili trgovačka kompanija?

O: Mi smo fabrika, osnovana 2007. godine, specijalizirana za proizvodnju vertikalnog dizala sa spiralnim vibracijama, dodavača letvica, mašine za penjanje sa lančanim pločama, transportera za letvice, mašine za penjanje sa lančanim pločama, mašine za penjanje sa velikim uglom, vijčanog transportera, lančanog transportera, lančane kašike T belevlt.



P: Šta je sa rezervnim dijelovima?

O: Uvek obezbeđujemo rezervne delove po ceni koštanja i dajemo vam listu rezervnih delova kada kupite mašinu.



P: Hoćete li testirati mašinu prije isporuke?

O: Da, testirat ćemo svaku mašinu i proizvodnu liniju prije isporuke i poslati vam radni video. Također možete provjeriti kod nas prije isporuke.



P: Može li ova mašina za penjanje s lančanim pločama biti otporna na visoke temperature?

O: Da, materijali sa visokom temperaturom manjom od 1000 stepeni mogu se transportovati. Molimo kontaktirajte kupca kako biste objasnili karakteristike materijala, zapreminu i dužinu transporta, itd. Hvala.



P: Može li se mašina za penjanje s lančanim pločama koristiti u postrojenju za livenje čelika?

O: Da, mašina za penjanje sa lančanim pločama je idealna oprema za transport oštrih, vrućih, glomaznih i korozivnih materijala u industrijama kao što su željezo i čelik, rudarstvo, građevinski materijali, metalurgija, ugalj, kemijska industrija itd.

Q: Može li se pločasti lančani transporter prilagoditi?

O: Da, mi smo proizvođač i prihvatamo prilagođavanje.











1. Molimo navedite naziv materijala, specifičnu težinu, veličinu čestica, itd

2. Postoje li druge karakteristike: kao što su viskoznost, temperatura, korozivnost, itd?

3. Dužina transporta, horizontalni transport ili kosi transport?

4. Kapacitet transporta / sat



Ako ste zainteresovani za lančanu mašinu za penjanje, slobodno nas kontaktirajte za 24 sata!

Dobrodošli u posjetu našoj fabrici!!!
