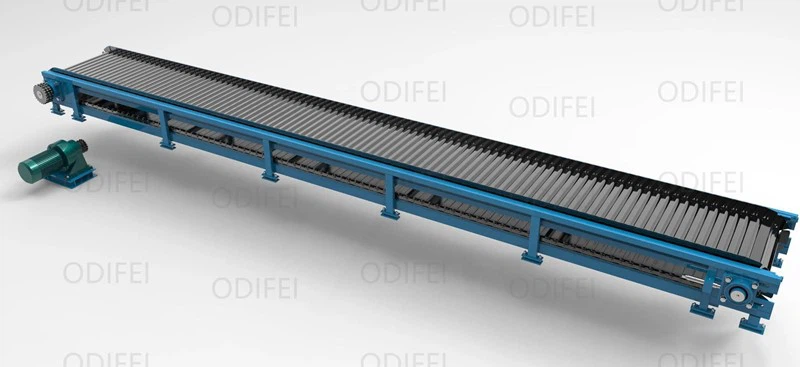

Pan Conveyor



Pan Conveyor je transportna oprema koja prenosi rasute čvrste materijale sa kontinuiranom pokretnom radnom površinom formiranom od niza metalnih fosfornih ploča oslonjenih na lanac valjaka i međusobno preklapanih. Često se koristi za transport rasutih materijala, a pogodan je i za transport oštrih i vrućih materijala.

Postoje tri tipa transportera sa letvicama, horizontalni tip, kosi tip i horizontalno kosi tip. Princip rada je u osnovi isti. Kretanje materijala formirana je fosfornom pločom.







(1) Pločasti transporter je vrsta transportera ploča, koji ima karakteristike jednostavnog dizajna, male težine i male veličine pogonskog uređaja.

(2) Ima prednosti širokog spektra primjene, velikog transportnog kapaciteta, fleksibilnog rasporeda linija, stabilnog i pouzdanog rada i-prenošenja na velike udaljenosti.

(3) Dužina transportne trake je uglavnom 10-30m, a maksimum može doseći 100m.

(4) Visina dizanja je između 2,2 i 4,5 m, do 10 m.

(5) Za različite materijale, maksimalni dozvoljeni ugao nagiba transportera je 25 stepeni.





Tip transportera	Širina mm	Brzina transporta m/s	visina bočne ploče mm	Korak lanca transportera mm	Zapremina isporuke m³/h
Lagani transporter sa letvicama	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Lamelasti transporter srednje{0}}	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







Pan transporter se sastoji od uređaja za glavni kotač, uređaja za lanac skale, uređaja za zatezanje repnog točka, uređaja za zaštitu materijala za vođenje, okvira i pogonskog uređaja.

1. Uređaj za vožnju:S obzirom na to da brzina kliznog transportera uglavnom nije veća od 0,5 m/s, pogonski uređaj pregače pan transportera uglavnom usvaja strukturu prijenosa kao što su motor i reduktor, tako da se može direktno povezati sa osovinom glavnog točka kroz spojnicu s poprečnim klizačem, što pojednostavljuje strukturu uređaja glavnog kotača, olakšava proizvodnju i instalaciju, ima nisku cijenu. To je uređaj za jednu vožnju sa jednom brzinom.

2. Uređaj za zatezanje repnog točka:uređaj ima uređaj za zatezanje vijaka, koji se sastoji od osovine repnog točka, dva repna lančanika, para vijaka za zatezanje i drugog pribora. Zatezni lančanik (uključujući glavčinu) je oslonjen na osovinu lančanika preko dvostrukih kotrljajućih ležajeva, koji mogu smanjiti koeficijent otpora kada vučni lanac zaobiđe lančanik; Istovremeno, kada lanci nisu sinkronizirani zbog nejednakih kumulativnih grešaka nagiba višestrukih vučnih lanaca, položaji zubaca lančanika i spojeva vučnih lanaca mogu se automatski podesiti kako bi se osiguralo ispravno zahvatanje zubaca lančanika i vučnih lanaca, kako bi se izbjegle neravnomjerne ili čak neujednačene ukupne napetosti višestrukih vučnih materijala, čime se poboljšava ukupna napetost višestrukog vučnog lanca.

3. Uređaj za lanac skale:Lanac koji koristi BL Pan Conveyor je komadni lanac i lanac za štancanje sa valjcima postavljenim na kraju osovine. Valjci se postavljaju izvan vanjske ploče lanca. Valjci podržavaju samo opterećenje osnovne ploče. Njegova strukturna veličina je relativno mala, pa je koeficijent otpora mali, smanjujući pogonski uređaj i vučno opterećenje. Nakon kaljenja i termičke obrade, lanac ima veliku nosivost i jaku vlačnu čvrstoću; Zglobna čaura lančane ploče izrađena je od legiranog čelika, karburizirana, kaljena i brušena, sa visokom otpornošću na habanje; Spremnik za ploču sa skalom: rezervoar za ploču sa skalom je noseća komponenta transportne trake. Formira se štancanjem matricom sa debelom čeličnom pločom. Ima visoku tačnost oblika i veličine i malu kumulativnu grešku. Ploča vage neće oticati.

4. Stalak:stalak usvaja standardiziranu proizvodnju, koja ne samo da standardizira proizvodni proces, već i izbjegava greške uzrokovane ručnim greškama, poboljšava odličnu stopu proizvoda, štedi troškove i poboljšava ekonomske koristi.





Ugljen u prahu, drobljeni ugalj, čađa, čađa, amonijum bikarbonat, pirit u prahu, amonijum hlorid, prah koncentrata bakra, prah glinice, gips u prahu, krečnjak u prahu, soda u prahu, urea, aktivni ugljen, natrijev oksid, silicijum kalcijum kiselina, azbest u prahu, sintetička smola u prahu, sintetička smola u prahu, sintetička smola u prahu đubrivo, pesticid u prahu, kalcijum sulfat, tiamin, soda pepeo, lijek u prahu, pšenica, soja, pirinač, šećer, škrob, drobljeni drveni ugalj, drvena sječka, piljevina, sintetički deterdžent od polivinil alkohola, elektrofosfatno gnojivo itd.





Visokotemperaturni, otrovni, zapaljivi i eksplozivni, visoko abrazivni, vrlo korozivni, visoko priljepljivi, visoko suspendirani, vrlo fluidni, tvrdi i lomljivi Materijali koji ne žele da se lome.







1. Lamelasti transporter uzima u obzir sopstvene uslove proizvodnje. Primjena lamelastih transportera u različitim industrijama je različita. Za velike elektromehaničke industrije kao što su automobili i kućni aparati, trebalo bi odabrati teške-teške transportne trake, a industrije kao što su hrana i elektronika trebale bi odabrati transportere lakih lanaca.

2. Lamelasti transporter određuje zahtjeve za transportnim materijalom. Lančana ploča Pan transportera je izrađena od polipropilena, polietilena, acetala, najlona, ​​nerđajućeg čelika, itd.; Okvir Pan transportera se sastoji od nehrđajućeg čelika, legure aluminija visoke{3}}kosti, savijanja ploča od ugljičnog čelika, kanala od ugljičnog čelika, itd., u skladu sa Odaberite odgovarajući materijal lima za karakteristike materijala koji transportirate.

3. Lamelasti transporter određuje smjer transporta. Prema različitim pravcima transporta, Pan transporter je podeljen na linearnu transportnu liniju fosfornih ploča, penjući transporter sa fosfornim pločama, transporter sa okretnim lančanim pločama, vertikalni transporter sa fosfornom pločom, zakrivljeni transporter sa fosfornom pločom, transporter sa zakrivljenim pločama fosfora, transporter za akumulaciju fosfora, itd. karakteristike sajta.

4. Odredite osnovne parametre transportera sa letvicama. Širina, visina, razmak, dužina, brzina transporta i nosivost transportera mogu se podesiti prema potrebama proizvođača.



Vrste keceljskih transportera:

Teška pregača transportera:pogodan za transport blok materijala na kratke udaljenosti sa veličinom čestica ispod 1000 mm.

Transporter sa srednjim pregačama:pogodan za transport na kratke-udaljenosti blok materijala sa veličinom čestica za hranjenje manjom od 400 mm, transport materijala sa labavom gustinom manjom od 2400 kg/m³, težinom bloka manjom od 500 kg i temperaturom manjom od 400 stepeni.

Lagani transporter:pogodan za transport na kratke{0}}udaljenosti blok materijala sa veličinom čestica za hranjenje manjom od 160 mm, transport materijala sa labavom gustinom manjom od 1200 kg/m³, težinom bloka manjom od 140 kg i temperaturom manjom od 350 stepeni.









(1) Uobičajena širina transportera vage: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Među njima, b=800mm, 1000 mm i 1500 mm se široko koriste;

(2) Težina jednog transportiranog predmeta: uglavnom 75 kg, * do 120-150 kg;

(3) Dužina transportne trake: općenito 60-120m, * do 200m;

(4) Conveyor Express serija: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Visina podizanja transportera: h=2.2-4.5m, * do 10m;

(6) Za različite materijale, dozvoljeni ugao nagiba transportera je 25 stepeni;

(7) Kada je transporter instaliran na terenu radionice ili otvorenom tlu, visina razmaka od vrha tetive povratne strane skale ploče do tla ne smije biti manja od 200 mm; Kada se ugrađuje u jamu, visina slobodnog prostora ne smije biti manja od 300 mm. Pod određenim okolnostima i ograničenim određenim vanjskim uvjetima, visina slobodnog prostora može se odrediti prema potrebi.









1. Prilikom ugradnje Pan transportera, prvo uklonite gornju potpornu ploču na srednjem nosaču, zatim pritisnite gornju vodilicu sa pločom za pritiskanje šine vodilice i sklopom vijaka, podesite vodilicu prema potrebi, a zatim zavarite potpornu ploču s potporom.
2. Nakon ugradnje i poravnanja cijele mašine, donja vodilica i srednji oslonac će biti zavareni na licu mjesta prema potrebi.
3. Nakon što je cijela mašina instalirana, neravnost središnje linije mora biti manja od 2mm (0-10m), 3mm (10-30m) i 4mm (30-50m); Visina lijeve i desne vodilice mora biti manja od 2 mm.
4. Prilikom ugradnje vučnog lanca, rezervoar se ugrađuje nakon ugradnje lanca, i treba zabilježiti smjer lijevka.





1. Prije puštanja u rad, pažljivo provjerite da li su svi pričvršćivači čvrsti, a uređaj za podešavanje između ploča lanca mora biti fleksibilan i pouzdan.

2. Ručno rotirajte motor nekoliko sedmica, koji bi trebao biti u mogućnosti da se slobodno okreće.

3. Prilikom pokretanja pan transportera, provjerite da li svaki valjak može da se okreće i može raditi samo kada je vibracija unutar dozvoljenog opsega i nema nenormalnog zvuka.

4. Nakon rada bez opterećenja u trajanju od 30 minuta, temperatura svakog ležaja ne smije prelaziti 60 stepeni. Pokretna glava lanca sa obe strane ima relativno uravnoteženu napetost.





Lokacija mjesta podmazivanja	Naziv maziva	Ciklus podmazivanja
Ležajevi glave i repa vratila	ZG-3 mast na bazi kalcijuma	jednom mjesečno
Vijčana vodilica zatezača	Mast za vijke ZG-3 na bazi kalcijuma	jednom mjesečno
Lanac sa valjcima za rukave	ZG-3 mast na bazi kalcijuma	jednom svakih 10 dana
elektromotor	Održavanje prema uputama proizvođača
Valjci za vuču lanca	ZG-3 mast na bazi kalcijuma	jednom svakih 15 dana





Mogući kvarovi	Glavni razlog	Metoda eliminacije
Opterećenje motora je preveliko	Veliki blok zaglavio, spojnica nije koncentrična	Smanjite količinu hranjenja, očistite velike komade, podesite koaksijalnost
Odstupanje lanca transportera	Zupčanici glave i repa nisu paralelni	Podesite vijak repnog uređaja
Otkazivanje mreže zupčanika	habanje zupčanika	Zamijenite pogonski zupčanik
Temperatura ležaja je previsoka	Nedostatak ulja za podmazivanje, prljavština u ulju, nepravilno podešavanje, zategnutost ležajeva itd.	1. Napunite gorivo i očistite ležaj 2. Podešavanje ili popravka





Pre{0}}Usluga prije prodaje:

• Vodite kupce da odaberu odgovarajući model opreme.
• Pošaljite inženjersko i tehničko osoblje na proizvodnu lokaciju na vrijeme kako bi planirali lokaciju za kupce, dizajnirali razumne procese i rješenja.
• Možemo dizajnirati i proizvoditi proizvode prema posebnim potrebama kupaca kako bismo zadovoljili različite potrebe investitora



Usluga na rasprodaji:

• Stroga kontrola proizvoda prije izlaska iz tvornice
• Isporuka prema ugovoru



Nakon{0}}usluga nakon prodaje:

• Glavni garantni rok na opremu koju prodaje naša kompanija je godinu dana (osim kvara ili oštećenja uzrokovanih ljudskim faktorima, faktorima goriva ili neodoljivim prirodnim pojavama, a ranjivi dijelovi nisu pokriveni garancijom: brizgaljke za gorivo, glave pumpe, fotoosjetljive oči itd.).
• Ako je kvar opreme uzrokovan ljudskim faktorima, trošak će biti naplaćen prema tvorničkoj cijeni.
• Nakon što primite obavještenje o garanciji, odgovorite u roku od 2 sata. 24 sati na tehničke upute za rješavanje problema.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se već 17 godina fokusira na transportnu opremu. Njegova glavna djelatnost je: spiralni vibracioni vertikalni elevator, dodavač letvica, lančani transporter sa pločama, transporter sa letvicama, pan transporter, transporter sa velikim uglom, pužni transporter, transporter sa lančanim kašikama, TD trakasti kašikasti elevator, TH prstenasti lančani elevator sa kašikom NSE, lančani elevator sa kašikom NSE kompletan asortiman korpastih elevatora. TD75 Pan transporter (ili Pan transporter), pokretni transporter, Pan transporter sa rebrima velikog nagiba; pužni transporter, pužni transporter bez osovine; laki, srednji i teški lančani transporter sa pločama; mašina za transporter sa lančanom kašikom, SCD transporter klinkera; horizontalni dvoosovinski mikser; lagani, srednji i teški ulagač ploča; GZG motor vibracija; trommel ekran, trommel ekran bez osovine;

2010. godine, tim za istraživanje i razvoj naše kompanije ušao je u industriju recikliranja resursa i sukcesivno je razvio ljuskaste transportere za tretman domaćeg otpada, sita za prosijavanje i sortiranje kućnog otpada bez osovine, dodavače lamela za građevinski otpad i transportere za otpatke u električnim pećima, koji ne samo da stvaraju. industrijski lanac.

Zhengzhou Odifei Machinery Equipment Co., Ltd. kontinuirano provodi tehnološke inovacije u duhu izvrsnosti, te je razvio nekoliko praktičnih novih proizvoda. Proizvod je naprednog dizajna, finog u proizvodnji, pouzdanog u performansama, međunarodnog je naprednog nivoa, dobro se prodaje u zemlji i inostranstvu i ima za cilj da bude lider u industriji!





P: Da li ste fabrika ili trgovačka kompanija?

O: Mi smo fabrika, osnovana 2007. godine, specijalizirana za proizvodnju vertikalnog dizala sa spiralnim vibracijama, ulagača letvica, transportera sa lančanim pločama, transportera sa letvicama, pan transportera, transportera sa velikim uglom, pužnog transportera, transportera sa lančanom kašikom, TD trakastog transportera i tako dalje.



P: Šta je sa rezervnim dijelovima?

O: Uvijek obezbjeđujemo rezervne dijelove po cijeni koštanja i dajemo vam listu rezervnih dijelova kada kupite mašinu.



P: Hoćete li testirati mašinu prije isporuke?

O: Da, testirat ćemo svaku mašinu i proizvodnu liniju prije isporuke i poslati vam radni video. Također možete provjeriti kod nas prije isporuke.



P: Može li ovaj Pan transporter biti otporan na visoke temperature?

O: Da, materijali sa visokom temperaturom manjom od 1000 stepeni mogu se transportovati. Molimo kontaktirajte kupca kako biste objasnili karakteristike materijala, zapreminu i dužinu transporta, itd. Hvala.

P: Može li se Pan Conveyor koristiti u postrojenju za livenje čelika?

O: Da, Pan Conveyor je idealna oprema za transport oštrih, vrućih, glomaznih i korozivnih materijala u industrijama kao što su željezo i čelik, rudarstvo, građevinski materijali, metalurgija, ugalj, kemijska industrija itd.











1. Molimo navedite naziv materijala, specifičnu težinu, veličinu čestica, itd

2. Postoje li druge karakteristike: kao što su viskoznost, temperatura, korozivnost, itd?

3. Dužina transporta, horizontalni transport ili kosi transport?

4. Kapacitet transporta / sat



Ako ste zainteresirani za Pan Conveyor, slobodno nas kontaktirajte za 24 sata!

Dobrodošli u posjetu našoj fabrici!!!
